ISO/OSI:

Zur Beschreibung der Struktur und Funktion von Protokollen für die Datenkommunikation wird häufig ein Architekturmodell herangezogen. Zum Vergleich von unterschiedlichen Netzwerkprotokollen hat sich das ISO/OSI-Referenzmodell 1bewährt. Das Modell unterteilt die Netzkommunikation in 7 Schichten(layers). Jede Schicht des OSI-Modells repräsentiert eine Funktion, die beim Austausch von Daten zwischen Anwendungen über ein dazwischenliegendes Netzwerk hinweg ausgeführt wird. Diese Art der Darstellung erscheint wie ein Haufen von Ziegelsteinen, die übereinander gestapelt wurden - deshalb spricht man oft von einem Stack (Stapel) oder Protokollstack.

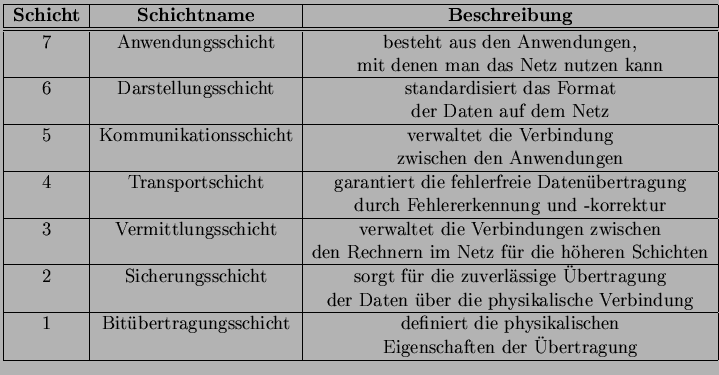

Table 1: ISO/OSI Schichtenmodell

$\displaystyle \begin{tabular}{\vert c \vert c \vert c \vert}
\hline \textbf{Sch...
...e physikalischen\\
& & Eigenschaften der Übertragung\\
\hline
\end{tabular}$


Anwendungsschicht: Die Anwendungsschicht, die höchste Schicht des Referenzmodells, stellt die Mittel zur Kooperation zwischen verteilten Anwendungsprozessen zur Verfügung. Der Anwendungsprozeß hat ausschließlich über die Schicht 7 Zugang zum OSI-Netzwerk.
Darstellungsschicht: Die Darstellungsschicht stellt Ausdrucksmittel (z.B. Zeichenvorrat, Datentypen) zur Verfügung, die es den Anwendungsinstanzen ermöglichen, Begriffe eindeutig zu benennen, und legt im Darstellungsprotokoll die Regeln fest, wie die in der gemeinsamen Sprache dargestellte Information auszutauschen ist.
Kommunikationssteuerungsschicht: Die Kommunikationssteuerungsschicht regelt den Gesprächswechsel zwischen kommunizierenden Partnern und liefert Vorkehrungen zum Wiederanlaufen einer unterbrochenen Übertragung ab einem zwischen den Partnern vorher vereinbarten Punkt im Datenstrom (Synchronisationspunkt). Sie regelt den Betriebsablauf.
Transportschicht: Die Transportschicht nimmt die Anforderung der Anwenderprozesse hinsichtlich der Übertragungsqualität entgegen, erstellt entsprechende Aufträge an die darunterliegenden Schichten und gleicht gegebenenfalls ungenügende Leistungen dieser Schichten aus.
Vermittlungsschicht: Die Vermittlungsschicht transportiert Pakete über die Teilstrecken des Netzes von Endsystem zu Endsystem.
Sicherungsschicht: Die Sicherungsschicht verbessert ungesicherte Verbindungen auf Teilstrecken zu gesicherten Verbindungen. Gesichert heißt dabei eine Verbindung, die Fehler in der Datenübertragung erkennt und korrigiert.
Bitübertragungsschicht: Die Bitübertragungsschicht stellt ungesicherte Verbindungen zwischen Systemen für die Übertragung von Bits zur Verfügung.

Jede einzelne Schicht definiert nicht etwa ein Protokoll, sondern sie stellt vielmehr eine Funktionalität der Datenkommunikation dar, die von beliebig vielen Protokollen ausgeführt werden kann. Jede Schicht kann also mehrere Protokolle enthalten, von denen jedes solche Dienste bereitstellt, wie sie für die Erfüllung der Funktion dieser Schicht benötigt werden. Jedes Protokoll kommuniziert mit seinem Peer(Gegenüber). Ein Peer ist die Implementierung desselben Protokolls in der entsprechenden Schicht des Kommunikationspartners.
